弯板式传感器(动态称重检测系统)

弯板式传感器(动态称重检测系统)

制造商:广东山和智能称重系统有限公司

高速公路检测系统:主要由3个环节组成,高速治超检测系统,宽高仪,整车计重收费系统,超载超限检测系统

匹配关键词:弯板式传感器弯板式称重器石英传感器石英晶体传感器宽高仪无人值守系统整车静态称重系统动态公路称重检测系统

行业搜索关键词:超限超载检测站,超限超载治理,治超系统,超限检测设备,治超检测站,超限检测系统,超限检测站

主营产品:移动小地磅缓冲地磅地磅(电子地磅)汽车衡(电子汽车衡)吊磅叉车秤高速公路检测系统车载称重系统






产品简介:

       近年来,公路货运车辆超载超限运输已成为危及全国道路交通安全的一个严重问题。超载超限运输使得公路,桥梁不堪重负,大大降低了道路,桥梁的使用寿命;同时超载车辆安全系统在大幅度降低,不断引发交通事故;另外,超载超限货车还容易造成交通拥堵,引发环境污染。为此,国家7部委提倡全国范围内全面开展治理超限超载运输的联合行动。

           为了对公路超限超载运输行为进行有效治理,山和公司结合国内外现有路网及路网规划建设的实际情况以及行驶公路车辆的实际同行情况,在不影响车辆正常形式的情况下,研发并制定了高低速感应式超载超限检测设备(动态称重检测系统,静态整车称重系统),并向全国推广使用。

   弯板式动态汽车轴重台采用整体特殊钢板作弹性体,经过两个反梁支撑建立紧固的边界条件,当车轮经过称重台有效台面时,粘贴在应变区的特殊应变计感受动态应变,进而由其组成的惠斯通电桥产生与车轮载重成比例的电信号,这些电信号再经过专用仪表的高速采样、处理计算后可得到运行其上的车辆的轴重和整车重。



     本子系统由称重控制仪、弯板式称重传感器、高速环形线圈检测器、主机管理软件、户外机箱及基础等组成。






产品特点:

(1) 采用-40~120℃的特殊应变计和特殊的硅胶密封结构,能使该款产品适应于各种恶劣的环境。

(2) 紧固有效的边界条件和经过处理的承力板使汽车在一定速度从承力面驶过时,称重台整体构架不会产生明显的变形和位移,即可近似把它看做“刚体”。由于弯板是由边界和柔性承载,在受载时会产生一定的弯曲变形,所以弯板式动态汽车轴重台的动态响应性能要明显优于传统秤台。
(3) 严格的生产工艺使静态性能控制在0.5级以内。
(4) 纵向有效称量区比普通称重台有所增加,从而延长了车轮在其上的时间,或提高了称重时允许车辆通过的速度范围。
(5) 车轮通过称重台时其压力是直接传导给应变计的,没有其它中间环节,所以使用寿命极长。
(6) 安装方便。整个称重台的厚度非常薄,施工简单快捷,对路面破坏极小。






产品工作原理:

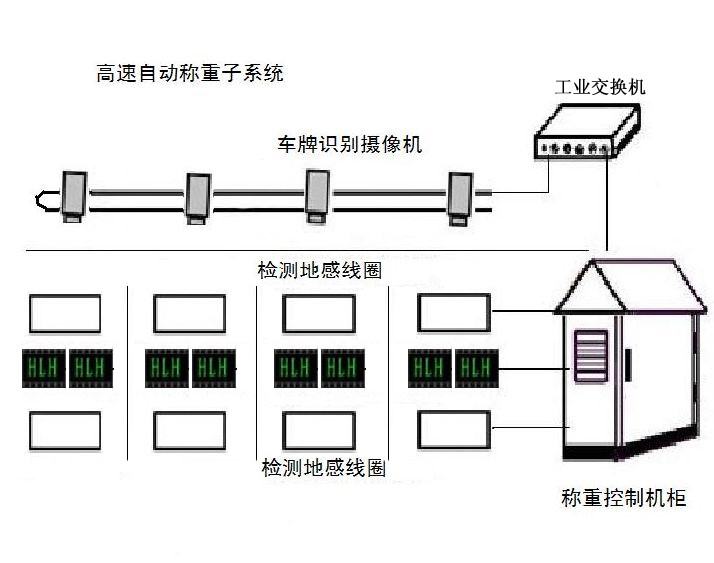

         设置在公路主线上的高速动态称重系统检测通过称重传感器的所有车辆的轴重、总重和轴型、速度等数据,该数据与车牌识别摄像机所识别出的车牌数据对应,数据通过通信线传输至站房内的管理计算机。

        管理计算机可与省超限系统联网上传数据。

        管理计算机实时接收通过高速动态称重系统的车牌数据及车辆数据,并根据用户事先输人的轴重/总重/车速超限值判断过往车辆是否超限。一旦发现超限车,计算机驱动设置在主线LED可变情报板报警并将超限车的‘车牌号’、行驶方向等信息传输至可变情报板,用以提醒驾驶人员。同时执法站人口处岗亭内的计算机显示超限车的车牌号和重量/车速用以提醒人口处的执法人员。

        超限车辆在情报板、路边标志牌和执法人员的引导下进入执法站。



    高速动态车辆称重系统对高速公路上正常行驶的车辆进行重量检测,从车流中辨别超限嫌疑车辆。






动态称重检测系统参数:


传感器类型:弯板式传感器。
速度范围:5~120km/h。
检测精度:符合ASTMEl318川类标准。
总重误差范围:≤10%。
轴组重误差范围:≤10%。
置信度:95%。
荷载能力(单轴):30t。
过载能力(单轴):200%。
速度误差:±2Km,h。
轴距误差:±150mm。
流量误差:小于1%。
检测信息:日期和时间、车速、车轴数量、总重、分类类型、总轴距、车道号和行驶方向、数据记录序号等。
工作电压:AC220V±10%,50Hz±4Hz。
环境温度:-45~Bo℃。
湿度:O~95%。

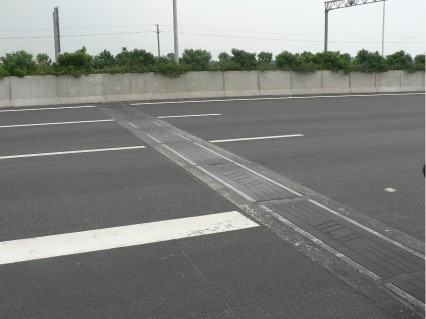

安装方式:在路面浅表层镶嵌。


弯板式传感器参数:


灵敏度:0.7±0.1mV/V
非线性:≤0.8%F.S
重复性:≤0.1%F.S
零点输出:1000±200uV
工作温度范围:-40℃~+80℃
额定载荷(轮载):15t
过载能力:200%
极限过载能力:150%
防护等级:IP68可在水浸状态中使用

精度:

车速 0~5Km/h         精度 <±2%

车速 5~10Km/h       精度<±2.5%
车速 10~30Km/h     精度<±3%





为更好的挑选出用户理想的产品,请仔细阅读以下内容:


1. 公路检测系统,根据道路的实际情况,挑选适合的称重传感器设备,石英晶体传感器或者进口弯板式传感器。

石英传感器:国外最先进动态检测传感器,动态测量的新一代。

弯板式传感器:国内常见的动态公路测量传感器

2.板外形尺寸(含外框):1263*640*671513*640*671760*640*672013*640*67 选择。

3.无人值守称量系统。(选配)

4. 宽高仪:车辆分类,适合交通频繁路段,车辆分类收费系统。(选配)

5.留下您的联系方式,电话号码(公司电话跟私人电话保证能更快的跟你详细洽谈),邮箱(本司挑选适合您使用的传感器的外观及参数,以及报价,让您更快的购买到 我公司产品)

6付款方式:先交30%定金,产品生产后帮您安装与调试(注.部分地区不包运输),调试鉴定完毕后,全额收款。





山和地磅遍及于广州地磅  深圳地磅  珠海地磅  汕头地磅  韶关地磅  佛山地磅  河源地磅  惠州地磅 汕尾地磅  东莞地磅  江门地磅  中山地磅   阳江地磅  湛江地磅   茂名地磅  肇庆地磅 潮州地磅  揭阳地磅  云浮地磅  南宁地磅  崇左地磅  柳州地磅  来宾地磅  桂林地磅 贺州地磅  玉林地磅  贵港地磅  百色地磅  钦州地磅  河池地磅  海地磅  海口地磅 三亚地磅   防城港地磅






相关产品:

大地磅(汽车衡):数字式地磅,电子地磅,混凝土钢筋地磅(水泥地磅),出口式地磅无人值守地磅高端无线盒地磅

小地磅:电子地磅不锈钢地磅可移动式地磅双层地磅轴重仪

其他:公路检测系统车载系统吊磅直视式吊秤不锈钢吊磅液压叉车秤不锈钢叉车秤

弯板式传感器(动态称重检测系统)

制造商:广东山和智能称重系统有限公司

高速公路检测系统:主要由3个环节组成,高速治超检测系统,宽高仪,整车计重收费系统,超载超限检测系统

匹配关键词:弯板式传感器弯板式称重器石英传感器石英晶体传感器宽高仪无人值守系统整车静态称重系统动态公路称重检测系统

行业搜索关键词:超限超载检测站,超限超载治理,治超系统,超限检测设备,治超检测站,超限检测系统,超限检测站

主营产品:移动小地磅缓冲地磅地磅(电子地磅)汽车衡(电子汽车衡)吊磅叉车秤高速公路检测系统车载称重系统

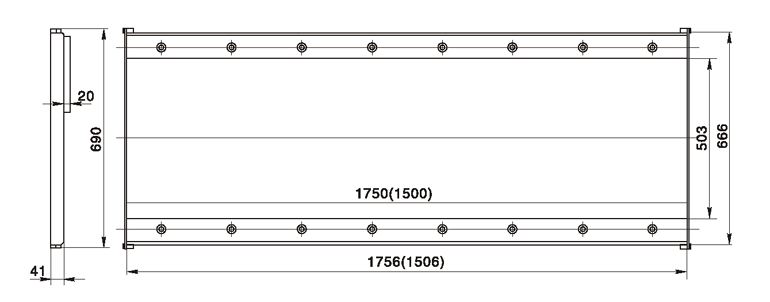

弯板式安装尺寸图




长度一般有1500mm,1750mm,2000mm

宽度:503mm

传感器厚度20-26之间,根据现场选定








特殊硅胶密封结构,应付各种恶劣环境


弯板是自由边界和柔性承载


在受载时会产生一定的弯曲变形


所以弯板式动态汽车轴重台的动态响应性能要明显优于传统秤台

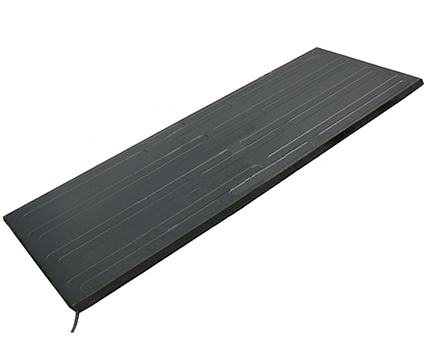

秤台采用整块特殊钢板作弹性体


外表层经高温硫化橡胶工艺包敷


配有专用的路面施工基础框架
